Nokia C6-00 Handfree Ic Jumper Solution

Bagikan Artikel Ini :

This post holds Nokia C6-00 Handfree Problem. If you are having one of these problems check these images out and do these simple solutions.

Nokia C6-00 Handfree Solution
Nokia C6-00 Handfree Not Working
Nokia C6-00 Handfree Way
Nokia C6-00 Handfree Ic Jumper Solution

Nokia C6-00 Handfree Solution

January 30, 2013 | 0 comments | Read More

Comments

0 Comments

9220 key problem

Bagikan Artikel Ini :

ijin share baru trikjumper nih..
silahkan di koleksi ya gan

January 27, 2013 | 0 comments | Read More

Comments

0 Comments

BB 9220 TIDAK DAPAT MENJALAN KAN KAMERA

Bagikan Artikel Ini :

na punya servisan BB 9220 saat buka kamera ada tulisan

"TIDAK DAPAT MENJALAN KAN KAMERA"

SEMPAT UKUR2 TEGANGAN DI KONEK KAMERA,,YG DI ATAS KANAN LCD

ASEEMMMM HP JD MATI SMPE ANE DEG2AN BNGETTTT...PASANG PKE POWER JG G ADA TANDA2 KEHIDUPAN,,,(KYANYA SERI2 9220 N 9320 G BISA CEK AMPARE NORMAL PKE POWER AUPLY) TRUSSS COBA LG PKE BATERAI TERNYATA NONGOL TUH TULISAN BAPAK BERRY NYA.

SEMPAT BUKA BUKA BB NYA KYA NYA KENA AIR,,,SDH ANE COBA SOLDER ULANG KONEK NYA TP NIHIL ,,,BUAT TEMEN TOLONG BANTUAN JALUR KAMERA NYA KRN SUSAH BNGETT BLM ADA SKEMA NYA

January 27, 2013 | 0 comments | Read More

Comments

0 Comments

davis 9220 layar + LED mati

Bagikan Artikel Ini :

Untuk led cek capasitor dekat seng bagian area soket lcd...ganti dengan punya bb bold yang dekat soket lcd sama kok....Sementara jangan ubek2 kemana2 dulu fokus ke capasitor itu dan soket lcd.
semoga membantu bos

January 27, 2013 | 1 comments | Read More

Comments

1 Comments

nokia e71 charging not supported

Bagikan Artikel Ini :

nokia e71 charging not supported and not charging solution 100%

January 22, 2013 | 0 comments | Read More

Comments

0 Comments

Trik menghilangkan efek sensor 9800

Bagikan Artikel Ini :

Trik menghilangkan efek sensor slide bb torch 9800 pada flexibel non ori
maaf jika repost......maklum newbie......mungkin sudah jamak alias rahasia umum jika saat penggantian flexibel bb torch non ori akan ada dampak keypad qwerty bawah gak berfungsi, atau ketika slider di close layar jadi blang...... so ini trik mungkin bisa dipakai agar flexibel non ori dapat dipakai,keypad bawah berfungsi dan layar tidak blang hitam saat slide di close.....

 1.ambil magnet sensor yang menempel pada engsel slider nya......
 2. groundingkan titik yang saya lingkari pada gambar attachment(titik tsbt ada di dekat soket flexibel bawah)

 dengan demikian handsheld akan selalu dalam posisi open.......dan keypad bawah dapat berfungsi.....namun fungsi slide akan off......

 maklum harga flexibel ori masih melangit

January 19, 2013 | 0 comments | Read More

Comments

0 Comments

samsung galaxy i9100 s2 some solution here

Bagikan Artikel Ini :

samsung galaxy i9100 s2 some solution here
camera ..........

January 19, 2013 | 0 comments | Read More

Comments

0 Comments

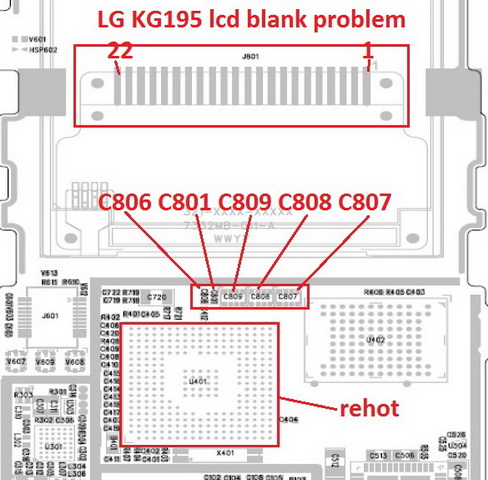

KG 195 blank LCD

Bagikan Artikel Ini :

KG 195 blank LCD
sukses neh.... nanganin LG KG 195 yg blank.... ternyata. . .

January 19, 2013 | 0 comments | Read More

Comments

0 Comments

blackberry 9800 all solutions

Bagikan Artikel Ini :

BLACKBERRY 9800 BATTERY WAYS

BLACKBERRY 9800 NO DISPLAY SOLUTION

BLACKBERRY 9800 DEAD SOLUTION

BLACKBERRY 9800 SIM CARD WAYS

BLACKBERRY 9800 SCHEME as a PDF file
download here

January 18, 2013 | 0 comments | Read More

Comments

0 Comments

WHITE SCREEN BLACKBERRY 9700

Bagikan Artikel Ini :

 WHITE SCREEN BLACKBERRY 9700

January 18, 2013 | 0 comments | Read More

Comments

0 Comments

blackberry 9700 blank hank

Bagikan Artikel Ini :

blackberry 9700 blank hank,,,tapi kasusx udah solved saya ganti sokus...langsung makyus.....10000% ,,,trims sebelumnya perhatian para master...salamsukses

January 11, 2013 | 0 comments | Read More

Comments

0 Comments

w20 blank hitam disertai restart solution

Bagikan Artikel Ini :

w20 blank hitam disertai restart solution
sekedar share gan.... siapa tau bermanfaat.... awalnya hp dateng dalam keadaan mati,,, trus coba di ganti flexibel nya kemudian baru ada respon tegangan nya mau ngangkat....tp hp malah blank hitam di sertai restart.... coba ganti lg flexsibelnya .... alhasil maknyoooossss hp kembali normal....
pengalaman saya klo ada hp se yg slider blink atau restart ga langsung saya software takut konsumunen kecewa datanya pada hilang jadi langkahnya saya ganti :
1. flexsibel dulu.
2.papan atas
3.baru deh di LCD
tapi sebelum ganti lcd ga ada salahnya kalau di software dulu

January 11, 2013 | 0 comments | Read More

Comments

0 Comments

jalur keypad cross GG96CT

Bagikan Artikel Ini :

jalur keypad cross GG96CT



atau yang ini

January 10, 2013 | 0 comments | Read More

Comments

0 Comments

Media Card Cannot Be Accessed Due To Fatal Errors

Bagikan Artikel Ini :

Bila anda sering menemui kasus seperti ini pada Blackberry anda :
Media Card Cannot Be Accessed Due To Fatal Errors
Atau



Maka sebelum melakukan perbaikan, kita wajib memahami dan mengenali system kerja Memory Card pada Blackberry yang menggunakan type uSD Card (Micro Secure Digital Card).


TAK KENAL MAKA TAK SAYANG....
Kenali dahulu struktur uSD yang sudah biasa kita kenali fisiknya sbb :




Pada Ponsel yang menggunakan Media penyimpanan uSD, maka ada dua modus yg digunakan yaitu : (Perhatikan gbr diatas)

1. SPI Mode (Serial Peripheral Interface) : dgn ciri2 hanya menggunakan jalur Data0 saja. Contoh : Nokia 3110c, 6300

2. SD Mode (Secure Digital Mode) : Dgn ciri2 memakai ke empat jalur Data pada uSD card tsb, yaitu DAT0,DAT1,DAT2,DAT3.
Pd Blackberry menggunakan Mode SD ini.


=================================================


Apapun ponselnya, selama menggunakan uSD maka

Tegangan kerja untuk uSD Card selalu di kaki 6 yaitu VMMC / VuSD yg berasal dari Regulator/IC Power
Dengan GND pada kaki 4


---------------------------------------------------------------------------------------


Sedangkan Jalur DATA, CMD, CLK menuju CPU/ IC USB 2.0 West Bridge

Ke empat jalur Data terdapat pada 2sisi atas & 2 sisi bawah uSD Card.

yaitu DAT0 di kaki 7, DAT1 di kaki 8
DAT2 dikaki 1, DAT3 di kaki 2

Transfer data dari CPU --> uSD maupun dari uSD --> CPU, data tsbv melalui keempat kanal jalur ini..


-----------------------------------------------------------------------------------


Sedangkan Clock pd Kaki 5 adalah sbg teg pembawa Data yg mengalir tsb.
Tdk ada Clock, tdk akan data dpt mengalir...
Jika diibaratkan Data sbg Perahu, dan Clock sbg air sungai...
Maka sebuah perahu tdk akan dpt melaju tanpa adanya aliran air sungai...
Alias Data tdk akan dpt mengalir tanpa adanya Clock...


---------------------------------------------------------------------------------------


Sedangkan CMD (Command) adalah perintah/instruksi/control dari CPU (Processor) kepada uSD Card tsb. Tanpa CMD maka uSD Card tdk akan dpt bekerja/aktif...

Jadi ke Delapan urutan uSD card tsb dengan mudah dpt kita hafalkan sbb : (Sesuai gbr diatas)

Kaki 1 = DAT2 2,85v
Kaki 2 = DAT3 2,85v
Kaki 3 = CMD 2,85v
Kaki 4 = VuSD 2,85v
Kaki 5 = CLK 2,85v
Kaki 6 = GND 0v
Kaki 7 = DAT0
Kaki 8 = DAT1

NB : Data sengaja dipasang di sisi2 pinggir utk keamanan.
Sdgkan tegangan MMC dipasang ditengah (kaki4) agar tdk mudah short tersentuh Ground/rumah uSD.

VuSD diapit oleh CMD & CLK

============================================

Jika kita sdh mengetahui dengan baik urutan kaki uSD tsb, maka selanjutnya kita lihat layout PCB & skema sbb :



Terlihat Connector uSD yg masih terpasang & yang sudah tercabut. Memiliki 13 kaki solderan pada PCB...

Kaki 1-8 sesuai urutan uSD Card yang telah kita sebutkan tadi..

sedangkan
kaki 9 & 12 = GND1 & GND2 (penahan Connector uSD ke PCB)
Kaki 10 = DET_A = GND sbg Grounding terhadap uSD Switch di kaki 11
Kaki 11 = DETB adalah tegangan 1,8v yg dikeluarkan oleh IC West Bridge CYWB0124AB dari kaki D2. Sedangkan West Bridge sendiri mendapatkan tegangan nya dari V1_8DIG IC Power yg masuk ke kaki D3.

==================================================

Kaki 11 Connector uSD ini terhubung ke Dioda ESD D1118 kaki 5 (sesuai Gbr diatas)

Kita ukur di kaki 1118 kaki 5 tsb. Saat uSD Card belum terpasang, maka hrs ada tegangan 1,8v dari West Bridge U1404..
Bila tdk ada maka ada kemungkinan kerusakan West Bridge maupun R1404..

Lalu kita pasang uSD. Dan ukur kembali D118 kaki5, maka harus terhubung ke GND, dan namanya GND tegangan pasti 0v. Jika tdk terhubung ke GND maka sdh dipastikan Connector uSD tsb rusak, Switch didlmnya tdk bermain (Kaki 11 tdk dpt terhubung ke Kaki 10)
Maka Gantilah Connector uSD tsb.

=================================================

Setelah Langkah awal tadi kita lakukan maka lanjut Pengukuran berikut adalah mengukur tegangan VuSD di kaki COnnector kaki 4 yg dikeluarkan oleh IC Power TPS65851, bila tdk keluar maka dipastikan kerusakan pd IC Power sbg pemberi tegangannya, Dpt lakukan penggantian IC Power ataupun jumper ketegangan v2,85v yg sama..

Pengobatan ala Dokter : Ganti IC Power TPS65851
Pengobatan ala Dukun : Jumper ke V2_85DIG

Mau diobati cara apa? kalau mau sempurna, ya ke dokter.. Kalau alternatif lain takut matot, ya ke dukun saja... :d

==================================================

Selanjutnya ukur pula baik tegangan maupun hambatan dalam maupun luar pada kaki kaki Connector uSD tsb. Dari kaki 1,2,3,5,7,8
Ada tegangan 2,85v pula dari IC Power yg melewati R1124.
Bilamana tdk ada tegangan pd kaki 1,2,7,8 maka cek R1124 tsb. Ganti/jumper R1124 tsb... Dan Cek/buang dahulu D1117. Fungsinya D1117 hanya sebagai ESD pengaman saja

=================================================

Bilamana tdk ada tegangan di kaki 3 (CMD) maka cek R1125

Bilamana tdk ada teg di kaki 5 (CLK) maka Cek West Bridge maupun jalur yg short baik pd C1116/C117 maupun ESD D118.

Capasitor maupun D1118 ini boleh dicabut tanpa dipasang lagi. Khawatir D1118 ini sdh short. Fungsinya hanya sebagai ESD pengaman.

Lebih jelasnya sambil lihat skema berikut ini :



Jadi dengan mengetahui system kerja MMC tsb, maka dgn mudah dapat kita lakukan perbaikan dengan tepat sasaran...

Sehabis ini maka tdk ada lagi pertanyaan masalah uSD Card Problem, melainkan anda yg sekarang dijadikan tempat bertanya bagi para rekan rekan teknisi di seluruh Indonesia. Agar teknisi Indonesia dapat lebih maju lagi dalam analisa dan perbaikan ponsel secara akurat...

NEVER TOO LATE TO LEARN......

January 08, 2013 | 0 comments | Read More

Comments

0 Comments

Bb Gemini 8520 sinyal

Bagikan Artikel Ini :

Bb Gemini 8520 sinyal

kasus lama,yg sering ane jumpai di............
hp masuk no jaringan...setelah di cek c220 hilang tegangan,setelah ganti ic PA copotan tetap no jaringan !!!
karna apa..ternyata setelah ganti pa cabutan tdi c220 uda ada tegangan kerja tx... tpi di ukur lagi ,eh c224 yg jadi hilang tegangan...
copot PAlagi....... ane langsung jumper dari c220 ke bawah kaki pa +c224 ke bawah kaki pa,hasil na sinyal full,test nelpon nyambung ..
koleksi...........salah,masih newbie

January 03, 2013 | 0 comments | Read More

Comments

0 Comments

bb 8520 tracpad+keypad

Bagikan Artikel Ini :

Sudah Check Tombol Volume & yang Lain ny Seperti Camera & Tombol Music, Mbah...?
Apa Sudah MAximalkan Di SW ny...?


Ini Ada Gambar Jalur Track Pad ny...

January 03, 2013 | 0 comments | Read More

Comments

0 Comments

Power Way Nokia 3600s - 7610s

Bagikan Artikel Ini :

      Power Way Nokia 3600s - 7610s

Link 1: Click To Enlarge Link 2: Click To View Full Size

[Hướng Dẫn] Câu Nút Nguồn Nokia 3600s - 7610s




Link 1: Click To Enlarge Link 2: Click To View Full Size

[Hướng Dẫn] Câu Nút Nguồn Nokia 3600s - 7610s

March 05, 2012 | 0 comments | Read More

Comments

0 Comments

Kumpulan Download File2 yg berhubungan dgn BlackBerry

Bagikan Artikel Ini :

Kumpulan Download File2 yg berhubungan dgn BlackBerry?





Download tkp ====>>>

February 22, 2012 | 0 comments | Read More

Comments

0 Comments

Nokia C6 MIC, Mouthpiece Microphone problem solution

Bagikan Artikel Ini :

 This solution may helpful to fix Nokia C6 microphone or mic mouthpiece problem. This problem occurs if the device flash firmware is corrupted or due to hardware failure.
Updating the device flash firmware may possibly help fix and solve the problem, but if it doesn't work
you may need to proceed into hardware repair and check certain components that holds for Nokia C6 microphone to work.

The solution below shows the location of the digital microphone module in Nokia C6 PCB board.
You may need to check or replace this components when found damaged or faulty.

Nokia C6 MIC,  Mouthpiece Microphone problem solution

Try to check the Mic data signal connection line paths including the microphone's supply voltage, before replacing the digital microphone module.

December 26, 2011 | 0 comments | Read More

Comments

0 Comments

C6 keypad keys connection layout

Bagikan Artikel Ini :

C6 keypad keys connection layout

C6 keypad keys connection layout
